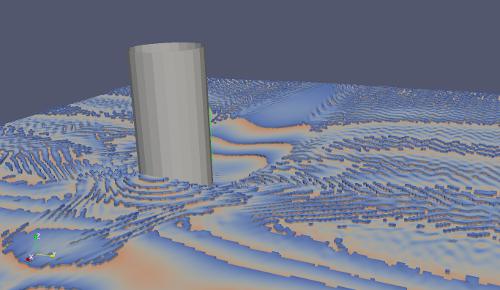

Modell: Umströmter "Stitch"
Ein 2-Phasen-Modell der turbulenten Umströmung eines die Wasseroberfläche durchstoßenden Rundkörpers.
Erstellung des Netzes und Berechnung mit OpenFOAM
Modell: Strömungskanal
Das Netzgitter (Mesh) eines Tankers in einem numerischen Strömungskanal.
Erstellung mit OpenFOAM
Modell: Rumpf
Ein mit OpenFOAM berechnetes Modell der turbulenten Umströmung eines Tankerrumpfes (Modellgeometrie und Netz erstellt mit Salome)
Modell: Brückenpfeiler im Kanal
Ein 3-dimensionales Modell von 6 Pfeilern, die in einen Kanal mit strömendem Wasser eingebracht sind.
Die Anfangsgeschwindigkeit der Strömung beträgt 1 m/s, die Abmessungen des Kanals sind 80x20x4 m, die Pfeiler haben einen Durchmesser von 1m und befinden sich in einem Abstand zueinander von dx=2m und dy=5m (x-Achse ist stromabwärts gerichtet). Dargestellt ist die stromabwärtige Komponente der Strömungsgeschwindigkeit.
Das Modell wurde erstellt mit Salome und berechnet mit Elmer.

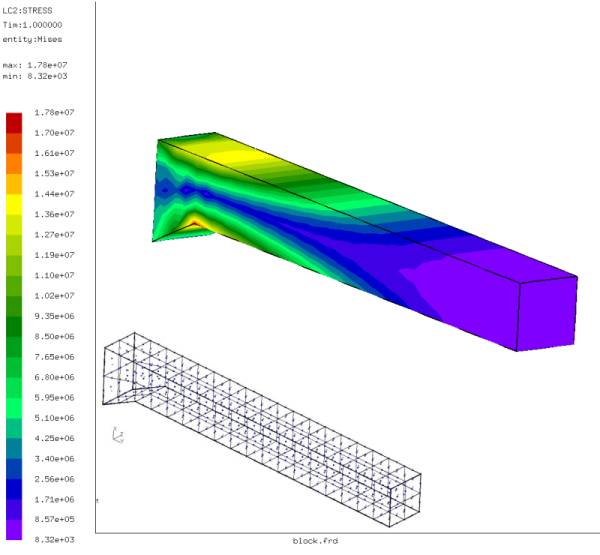

Modell: Balken
Mit CalculiX generiertes und berechnetes Modell eines 3-dimensionalen
Balkens (2x0.4x0.4m) mit den Parametern von Stahl, der an seinem hinteren Ende in alle Raumkoordinaten fixiert ist und auf den - neben der Gravitation - auch eine Belastung von 1000N (etwa 100kg) an dem entgegengesetzten Ende wirkt.
Dargestellt ist die von Mises Spannung.
Modell: Ballon

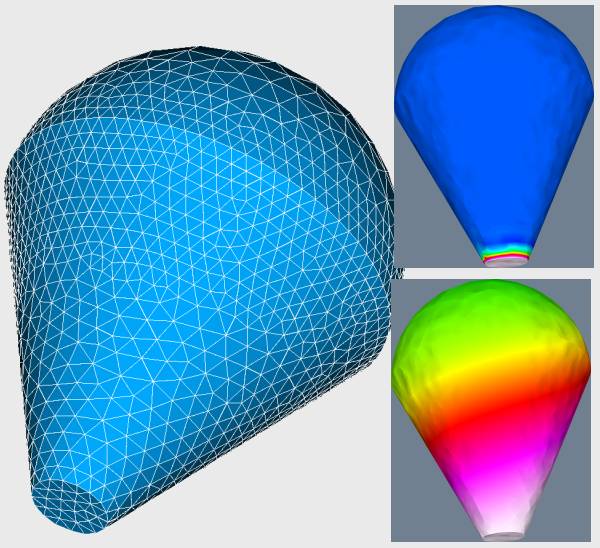

Ein mit Salome generiertes 3- dimensionales Gitternetz eines Heissluftballons.
Die thermodynamischen Parameter entsprechen denen von "Luft", von unten beheizt mit einer Temperatur von 1800K.
Dargestellt sind die Ergebnisse einer Berechnung mit Elmer - oben der erste Zeitschritt (Modellzeit 0.1 sec) (als Anfangsbedingung wurde die Außentemperatur von T=288K angesetzt), unten 30te Teitschritt (Modellzeit 60sec).

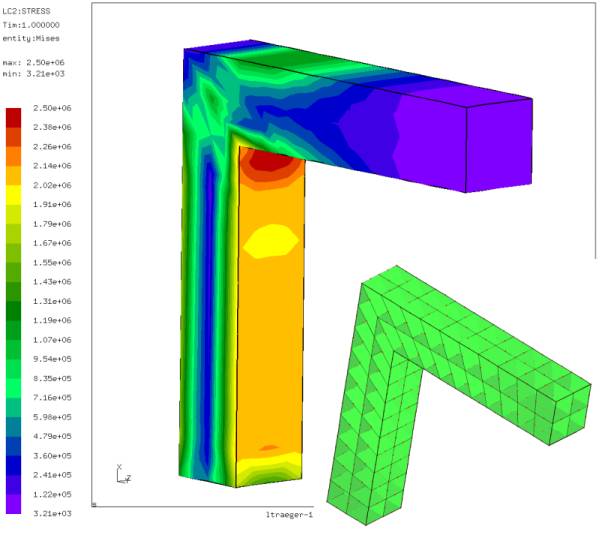

Modell: L-förmige Struktur
Eine L-förmige Struktur, generiert und berechnet mit CalculiX. Die Parameter entsprechen denen von Stahl, die Abmessungen entsprechen 2x2x0.4m. Das Modell ist am unteren Ende des äßeren Schenkels fixiert, es wirkt nur die Graviataion.
Das dargestellte Spannungsfeld (von Mises Spannungen) zeigt hohe Spannungen (2.5 MPa) in der "Beuge".

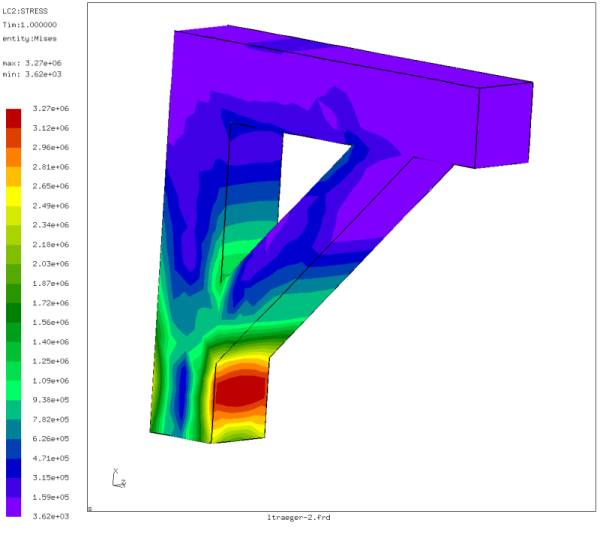

Modell: L-förmige Struktur mit Stütze
L-förmige Struktur mit Stütze, generiert und berechnet mit CalculiX. Die eingebaute Stütze (aus Stahl) verschiebt die hohen Spannungen in den Bereich des "Fußes.
Modell: subduzierender Seamount
Ein 3-dimensionales Modell eines subduzierenden Seamounts, konstruiert, berechnet und ausgewertet mit NISA.
Bei einem Seamount handelt es sich um einen untermeerischen Berg vulkanischen Ursprungs, der hier infolge des Vorgangs der Subduktion an einem Kontinentalhang in einen Akkretionskeil gedrückt wird.
[IfM-GEOMAR, Kiel]
